Уголок. Прокатный равнополочный уголок ГОСТ 8509–93
Уголок равнополочный по ГОСТ 8509-93 - Скачать бесплатно
Уголок — это металлическое изделие сортового проката, которое изготавливают его на трубных станах из качественной конструкционной стали. Прокатный металлический уголок применяют практически во всех отраслях, особенно широко его используют в строительной индустрии в качестве жесткой арматуры для усиления бетона (а также швеллер и двутавр) в монолитных конструкциях высотных каркасных зданий, в тяжелонагруженных и большепролетных перекрытиях и покрытиях.
Виды уголка
Существует три вида стального уголка: стальной горячекатаный (ГОСТ 8509-93), уголок равнополочный (ГОСТ 8503-93) и неравнополочный (ГОСТ 8510-93).
Стальные уголки изготавливают длиной от 4 до 12 м, но допускается изготовление уголков и более 12 м — кривизна их при этом не должна превышать 0,4% длины.
Уголок металлический горячекатаный предназначен для изготовления различных металлоконструкций и крепления к ним кабелей, труб и различной электроаппаратуры.
По точности прокатки горячекатаный уголок подразделяют на уголок высокой точности — А и обычной точности — В. По длине его различают на:
- мерной длины;
- кратной мерной длины;
- немерной длины;
- ограниченной длины в пределах мерной.
Металлические уголки равнополочные и неравнополочные изготавливаются на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали.
Уголок равнополочный по точности прокатки подразделяют: уголок высокой точности — А, обычной точности — В. По длине его различают на:
- мерной длины;
- кратной мерной длины;
- немерной длины;
- ограниченной длины в пределах мерной.
Уголок неравнополочный по точности прокатки подразделяют: уголок высокой точности — А, обычной точности — В. По длине его различают на:
- мерной длины;
- кратной мерной длины;
- немерной длины;
- ограниченной длины в пределах мерной.
Уголок равнополочный по ДСТУ 2251-93 (ГОСТ 8509-93)
Условные обозначения:
A – ширина полки;
t – толщина полки;
r внутр. – радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.
Размеры и масса уголков по ДСТУ 2251-93 (ГОСТ 8509-93)
| Размеры AxAxt, мм |
rвнутр., мм |
rвнешн.,
мм |
Масса 1 м уголка, |
Кол-во метров в тонне |
| 20х20х3 | 3,5 | 1,2 | 0,8871 | 1127 |
| 20х20х4 | 1,146 | 872,5 | ||
| 25х25х3 | 1,123 | 890,8 | ||
| 25х25х4 | 1,460 | 684,8 | ||
| 25х25х5* | 1,782 | 561,2 | ||
| 28х28х3 | 4 | 1,3 | 1,269 | 787,8 |
| 30х30х3 | 4 | 1,3 | 1,364 | 733,3 |
| 30х30х4 | 1,780 | 561,9 | ||
| 30х30х5* | 2,180 | 458,7 | ||
| 32х32х3 | 4,5 | 1,5 | 1,463 | 683,5 |
| 32х32х4 | 1,911 | 523,4 | ||
| 35х35х3 | 1,604 | 623,3 | ||
| 35х35х4 | 2,099 | 476,4 | ||
| 35х35х5 | 2,578 | 387,9 | ||
| 40х40х3 | 5 | 1,7 | 1,846 | 541,8 |
| 40х40х4 | 2,419 | 413,4 | ||
| 40х40х5 | 2,976 | 336,0 | ||
| 40х40х6* | 3,518 | 284,3 | ||
| 45х45х3 | 2,081 | 480,5 | ||
| 45х45х4 | 2,733 | 365,9 | ||
| 45х45х5 | 3,369 | 296,9 | ||
| 45х45х6* | 3,989 | 250,7 | ||
| 50х50х3 | 5,5 | 1,8 | 2,324 | 430,2 |
| 50х50х4 | 3,054 | 327,4 | ||
| 50х50х5 | 3,769 | 265,3 | ||
| 50х50х6 | 4,467 | 223,8 | ||
| 50х50х7* | 5,150 | 194,2 | ||
| 50х50х8* | 5,818 | 171,9 | ||
| 56х56х4 | 6 | 2 | 3,438 | 290,8 |
| 56х56х5 | 4,247 | 235,5 | ||
| 56х56х6** | 5,040 | 198,4 | ||
| 60х60х4 | 7 | 2,3 | 3,707 | 269,8 |
| 60х60х5 | 4,578 | 218,4 | ||
| 60х60х6 | 5,434 | 184,0 | ||
| 60х60х8 | 7,098 | 140,9 | ||
| 60х60х10 | 8,700 | 114,9 | ||
| 63х63х4 | 3,896 | 256,7 | ||
| 63х63х5 | 4,814 | 207,7 | ||
| 63х63х6 | 5,717 | 174,9 | ||
| 70х70х4,5 | 8 | 2,7 | 4,870 | 205,3 |
| 70х70х5 | 5,382 | 185,8 | ||
| 70х70х6 | 6,395 | 156,4 | ||
| 70х70х7 | 7,392 | 135,3 | ||
| 70х70х8 | 8,373 | 119,4 | ||
| 70х70х10* | 10,29 | 97,20 | ||
| 75х75х5 | 9 | 3 | 5,797 | 172,5 |
| 75х75х6 | 6,889 | 145,2 | ||
| 75х75х7 | 7,964 | 125,6 | ||
| 75х75х8 | 9,024 | 110,8 | ||
| 75х75х9 | 10,07 | 99,3 | ||
| 80х80х5,5 | 6,777 | 147,6 | ||
| 80х80х6 | 7,360 | 135,9 | ||
| 80х80х7 | 8,513 | 117,5 | ||
| 80х80х8 | 9,652 | 103,6 | ||
| 80х80х10* | 11,88 | 84,2 | ||
| 80х80х12* | 14,05 | 71,2 | ||
| 90х90х6 | 10 | 3,3 | 8,327 | 120,1 |
| 90х90х7 | 9,638 | 103,8 | ||
| 90х90х8 | 10,93 | 91,46 | ||
| 90х90х9 | 12,21 | 81,88 | ||
| 90х90х10* | 13,48 | 74,20 | ||
| 90х90х12* | 15,96 | 62,67 | ||
| 100х100х6,5 | 12 | 4 | 10,06 | 99,38 |
| 100х100х7 | 10,79 | 92,64 | ||
| 100х100х8 | 12,25 | 81,66 | ||
| 100х100х10 | 15,10 | 66,21 | ||
| 100х100х12 | 17,90 | 55,87 | ||
| 100х100х14 | 20,63 | 48,47 | ||
| 100х100х15 | 21,97 | 45,51 | ||
| 100х100х16 | 23,30 | 42,92 | ||
| 110х110х7 | 11,89 | 84,08 | ||
| 110х110х8 | 13,50 | 74,06 | ||
| 120х120х8 | 4,6 | 14,74 | 67,84 | |
| 120х120х10 | 18,23 | 54,87 | ||
| 120х120х12 | 21,65 | 46,19 | ||
| 120х120х15 | 26,67 | 37,50 | ||
|
125х125х8
|
14 | 4,6 | 15,46 | 64,70 |
| 125х125х9 | 17,29 | 57,85 | ||
| 125х125х10 | 19,10 | 52,36 | ||
| 125х125х12 | 22,68 | 44,09 | ||
| 125х125х14 | 26,20 | 38,17 | ||
| 125х125х16 | 29,65 | 33,73 | ||
| 140х140х9 | 19,41 | 51,53 | ||
| 140х140х10 | 21,45 | 46,61 | ||
| 140х140х12 | 25,50 | 39,21 | ||
| 150х150х10 | 23,02 | 43,43 | ||
| 150х150х12 | 27,39 | 36,51 | ||
| 150х150х15 | 33,82 | 29,57 | ||
| 150х150х18 | 40,11 | 24,93 | ||
| 160х160х10 | 16 | 5,3 | 24,67 | 40,53 |
| 160х160х11 | 27,02 | 37,01 | ||
| 160х160х12 | 29,35 | 34,07 | ||
| 160х160х14 | 33,97 | 29,44 | ||
| 160х160х16 | 38,52 | 25,96 | ||
| 160х160х18 | 43,01 | 23,25 | ||
| 160х160х20 | 47,44 | 21,08 | ||
| 180х180х11 | 30,47 | 32,82 | ||
| 180х180х12 | 33,12 | 30,19 | ||
| 180х180х15* | 40,96 | 24,41 | ||
| 180х180х18* | 16 | 5,3 | 48,66 | 20,55 |
| 180х180х20* | 53,72 | 18,62 | ||
| 200х200х12 | 18 | 6 | 36,97 | 27,05 |
| 200х200х13 | 39,92 | 25,05 | ||
| 200х200х14 | 42,85 | 23,34 | ||
| 200х200х16 | 48,65 | 20,55 | ||
| 200х200х18* | 54,40 | 18,38 | ||
| 200х200х20 | 60,08 | 16,64 | ||
| 200х200х24* | 71,26 | 14,03 | ||
| 200х200х25 | 74,02 | 13,51 | ||
| 200х200х30 | 87,56 | 11,42 | ||
| 220х220х14 | 21 | 7 | 47,40 | 21,10 |
| 220х220х16 | 53,83 | 18,58 | ||
| 250х250х16 | 24 | 8 | 61,55 | 16,25 |
| 250х250х18 | 68,86 | 14,52 | ||
| 250х250х20 | 76,11 | 13,14 | ||
| 250х250х22 | 83,31 | 12,00 | ||
| 250х250х25 | 93,97 | 10,64 | ||
| 250х250х28 | 104,50 | 9,57 | ||
| 250х250х30 | 111,44 | 8,97 |
Примечание:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
* – размеры, исключенные из последней редакции стандарта.
** – нестандартный размер.
Предлогаем расмотреть сводную таблицу весов основных позиций металлопроката и рпоизвести расчёт веса уголка неравнополочного. Сортамент изготовлен из плотного картона склеена в виде конверта и имеющая внутренний вкладыш, перемещение которого, совмещая отверстия, позволяет определять вес погонного метра уголка неравнополочного.
Приведём пример:

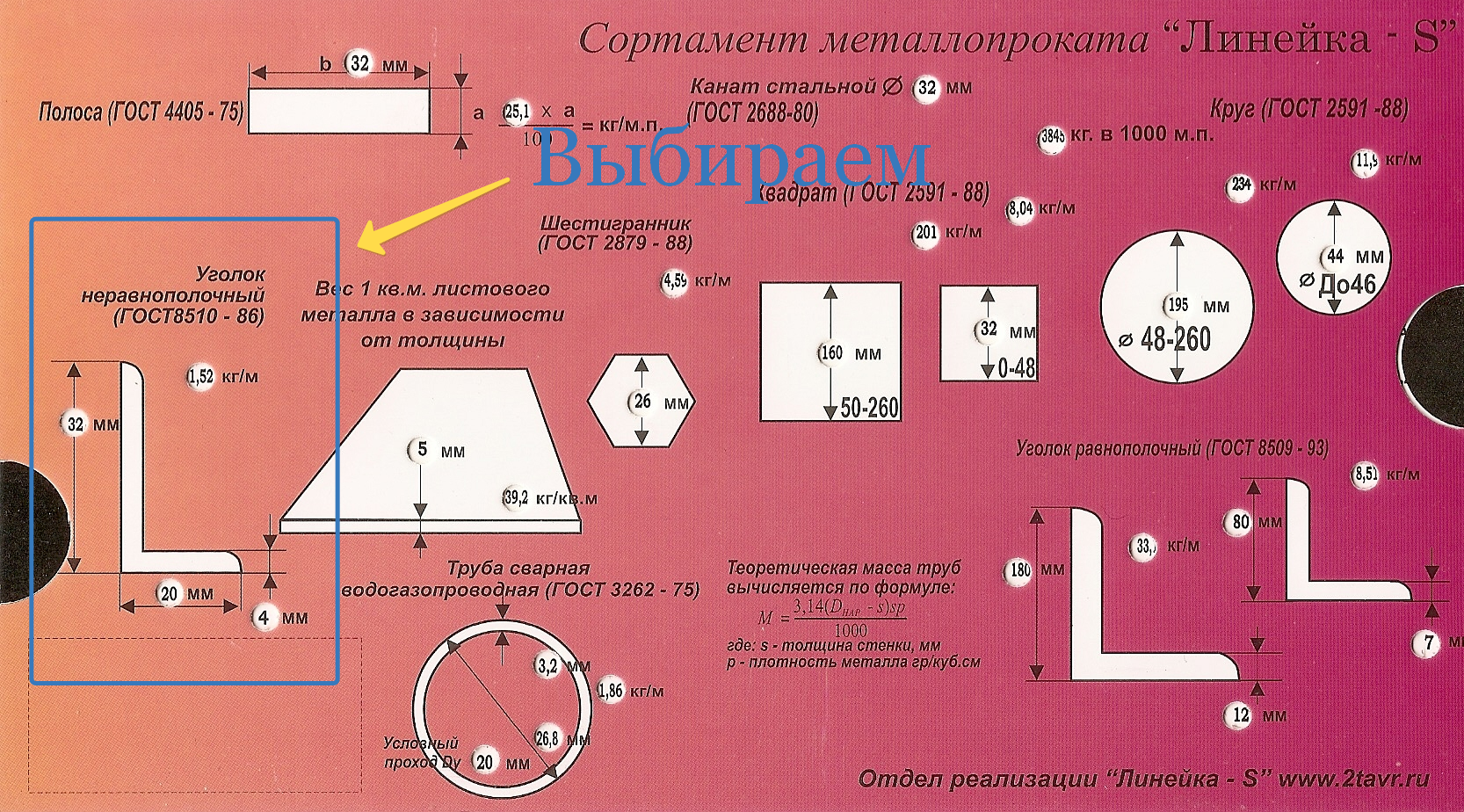

Выбираем Уголок неравнополочный (ГОСТ 8510 - 86) на инструменте расчёта сортамента металла "Линейке-S"

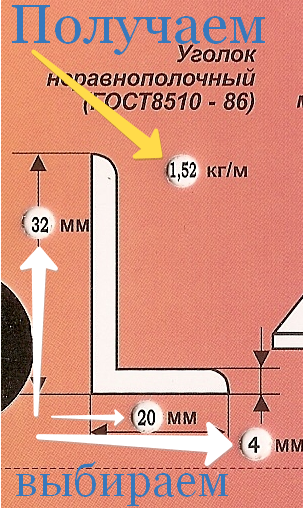

Выбираем уголок неравнополочный с шириной полки в 32 мм и 20 мм, с толщиной полки 4 мм и получаем вес уголка 1,52 кг/м.
Перемещаем внутрений вкладыш влево.

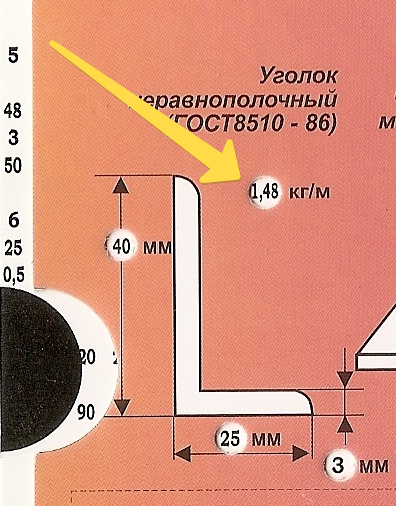

Выбираем уголок неравнополочный с шириной полки в 40 мм и 25 мм, с толщиной полки 3 мм и получаем вес уголка 1,48 кг/м.
И так далее, остаётся только умножить вес погонного метра на длину и получить общий вес уголка.
Таким же образом можно определить и вес полосы, листа рифлёного ГОСТ 8568 - 77, шестигранника, Арматуры ГОСТ 5781 - 82, квадрата, круга металлического,балки двутавровой, трубы сварной водогазопроводной, каната стального ГОСТ 2688 - 80 и т.д.
Уголок равнополочный по ГОСТ 8509-93 - Скачать сортамент уголка стального равнополочного бесплатно.
Уголок стальной – это металлическое изделие имеющие Г-образное сечение. Он имеет различные размеры, находит применение в строительстве легких конструкций, усиления бетонных конструкций, в качестве арматурных креплений. Уголок стальной может быть неравнополочным и равнополочным (по виду сечения), внутренним и внешним, различной длины и ширины, также есть гнутые стальные равнополочные и ненеравнополочные уголки.
